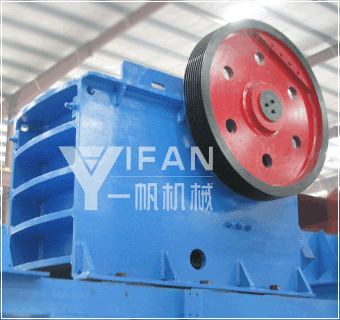

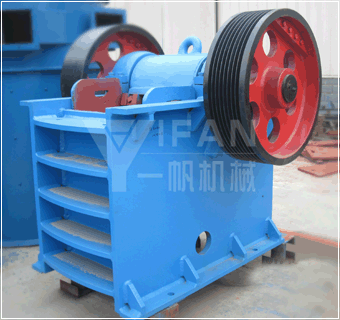

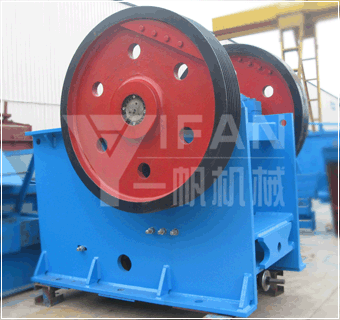

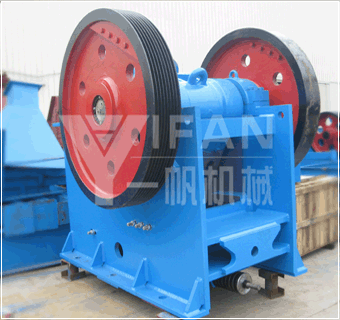

郑州一帆机械设备有限公司(由山德技术(北京)有限公司控股)作为国内领先的破碎筛分设备成套设备制造商及骨料加工全面方案提供者,潜心研究出的一种高效,节能的破碎设备。其中大中型颚式破碎机是我公司的拳头产品之一,尤其在设计和生产大型颚式破碎机方面,在国内外已处于绝对领先水平。
颚式破碎机(颚破)的用途:
PE、PEX系列颚式破碎机为大型复摆式,广泛适用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业,处理粒度大,抗压强度不超过320Mpa的各种矿石和岩石的粗碎或中碎作业。PE系列用于粗破,PEX系列用于中、细破。
颚式破碎机结构组成:
颚破的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。
颚式破碎机工作原理:
PE、PEX系列颚式破碎机是以电动机为动力,通过电动机皮带轮,由三角带和槽轮驱动偏心轴,使动颚按预定轨迹作往复运动,从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎,并通过下部的排料口将成品物料排出。该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。性能特点
1.结构简单、维修使用方便;性能稳定,运营成本低;破碎比大。
2.破碎腔深而且无死区,提高了进料能力与产量;
3.其破碎比大,产品粒度均匀;
4.垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;
5.润滑系统安全可靠,部件更换方便,保养工作量小;
6.结构简单,工作可靠,运营费用低。
7.设备节能:单机节能15%~30%,系统节能一倍以上;
8.排料口调整范围大,可满足不同用户的要求;
9.噪音低,粉尘少。
结构特点:
采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等优点。主要适用破碎大、中、小型石块和相应的物体。
颚式破碎机工作动画演示:
颚式破碎机结构图:
PE、PEX系列颚式破碎机主要技术参数 :
型号规格 | 进料口尺寸( ㎜ ) | 最大给料粒( ㎜ ) | 排料口调整范( ㎜ ) | 处理能力(m3/h) | 电机(Kw) | 重量(t) |
PE-400×600 | 400×600 | 340 | 40-100 | 10-35 | 30 | 6.1 |
PE-500×750 | 500×750 | 425 | 50-100 | 25-60 | 55 | 10.5 |
PE-600×900 | 600×900 | 500 | 65-180 | 30-85 | 55-75 | 14.8 |
PE-750×1060 | 750×1060 | 630 | 80-180 | 72-150 | 90-110 | 28 |
PE-800×1060 | 800×1060 | 680 | 100-200 | 85-143 | 90-110 | 28.3 |
PE-870×1060 | 870×1060 | 750 | 170-270 | 145-235 | 90-110 | 28.45 |
PE-900×1060 | 900×1060 | 780 | 200-290 | 170-250 | 90-110 | 28.65 |
PE-900×1200 | 900×1200 | 780 | 95-225 | 100-240 | 110-132 | 45.2 |
PE-1000×1200 | 1000×1200 | 850 | 195-280 | 190-275 | 110-132 | 45.7 |
PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 250-500 | 160 | 89 |
PEX-150×750 | 150×750 | 120 | 10-100 | 5-16 | 15 | 2.53 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 10-32 | 30-37 | 6.5 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 13-38 | 37 | 7.7 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 10-65 | 75 | 11.4 |
注:处理能力为加工中硬物料、破碎物料松散密度为1.6*103Kg/m3时的数据。
外形尺寸(mm):
型号规格 | A | B | C | D | E | F | G |
PE-250×400 | 1450 | 1315 | 1300 | 930 | 220 | 750 | 220 |
PE-400×600 | 1710 | 1680 | 1640 | 1040 | 1125 | 965 | 285 |
PE-500×750 | 2190 | 1925 | 1870 | 1260 | 1200 | 1370 | 435 |
PE-600×900 | 2510 | 1875 | 2300 | 1400 | 1505 | 1640 | 540 |
PE-750×1060 | 2910 | 2585 | 2600 | 1720 | 1945 | 2030 | 666 |
PE-800×1060 | 2960 | 2585 | 2600 | 1720 | 1945 | 2080 | 666 |
PE-870×1060 | 3030 | 2585 | 2600 | 1720 | 1945 | 2080 | 666 |
PE-900×1060 | 3060 | 2585 | 2600 | 1720 | 1945 | 2080 | 666 |
PE-900×1200 | 3530 | 3000 | 3035 | 1825 | 2290 | 2255 | 830 |
PE-1000×1200 | 3630 | 3000 | 3035 | 1825 | 2290 | 2355 | 830 |
PE-1200×1500 | 4620 | 3190 | 3555 | 2180 | 2410 | 3040 | 1105 |
PEX-150×750 | 1145 | 1565 | 1040 | 1155 | 470 | 590 | 195 |
PEX-250×1000 | 1795 | 1995 | 1380 | 1460 | 850 | 935 | 360 |
PEX-250×1200 | 1805 | 2210 | 1430 | 1625 | 850 | 905 | 360 |
PEX-300×1300 | 2135 | 2325 | 1725 | 1780 | 1020 | 1170 | 435 |
